净化控制器的处理控制

2023-7-4

来源:未知

点击数: 8203 作者:未知

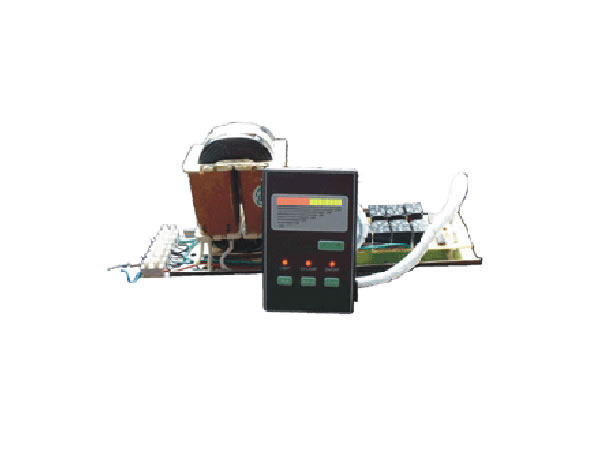

LED净化控制器(LED controller)就是通过芯片处理控制LED灯电路中的各个位置的开关。
低压型LED产品净化控制器：
低压型LED产品一般设计电压12V-36V,每个回路LED数量3-6个串联，用电阻降压限流，每个回路电流20mA以下。一个LED产品由多个回路的 LED组成，优点是低压，结构简单，容易设计；缺点是：产品规模大时电流很大，需要配置低压开关电源。由于产品的缺点所限，低压不可能远距离输电，都是局限于体积不大的产品上，如招牌文字、小图案等。
根据这个特点，净化控制器设计规格：12V的选用75A/30V MOS功率管控制，输出电流8A/路；24-36V选用60A/50V MOS功率管控制，输出电流5A/路。用户可以根据以上规格选定控制器的路数，跳变的可以选购NE20低压系列、渐变的选购NE10低压系列控制器即可。注意LED的必须是共阳(+)极连接法，控制器控制阴(-)极，控制器不包括低压电源
高压型LED产品净化控制器：

高压型LED产品设计电压是交流/直流220V电压，每个回路LED数量36-48个串联，每个回路电流20mA以下，限流方式有两种，一种是电阻限流，这种方式电阻功耗较大，建议使用每4个LED串接一个1/4W金属模电阻，均匀分布散热，这种接法是最稳定可靠；另一种是电阻电容串联限流，这种接法大部分电压降在电容上，电阻功耗小，只能用在稳定的长亮状态，如果闪动电容储能，反而电压加倍，LED容易损坏。

凡是使用净化控制器的LED必须使用电阻限流方式，LED一般每个回路一米，功率5W，三色功率每米15W。常用渐变控制器NE112K控制直流1200W，NE103D交流负载4500W直流负载1500W，如果灯管闪动单元多就使用NE112K，如果只需要整体闪动就使用NE103D。如果使用渐变方式，要注意负载匹配，霓虹灯和LED的发光分布特性不一样，同一回路不能混接不同类型的负载。
低压串行净化控制器：
低压型LED产品串行净化控制器的特点是控制路数多，利用串行信号传输达到控制的目的，一般512单元的控制只需要4条控制连线，串行LED净化控制器需要在LED的光源板配有寄存器，控制器可选用型号NE040S控制器，该净化控制器的容量达到4096KBit,如果负载512单元的LED可以实现8192桢画面。
还有就是安全行业所使用的净化控制器，控制探测器在各工作区间内监测气体的一种设备。
